無負壓變頻給水設備如何選用氣壓罐？

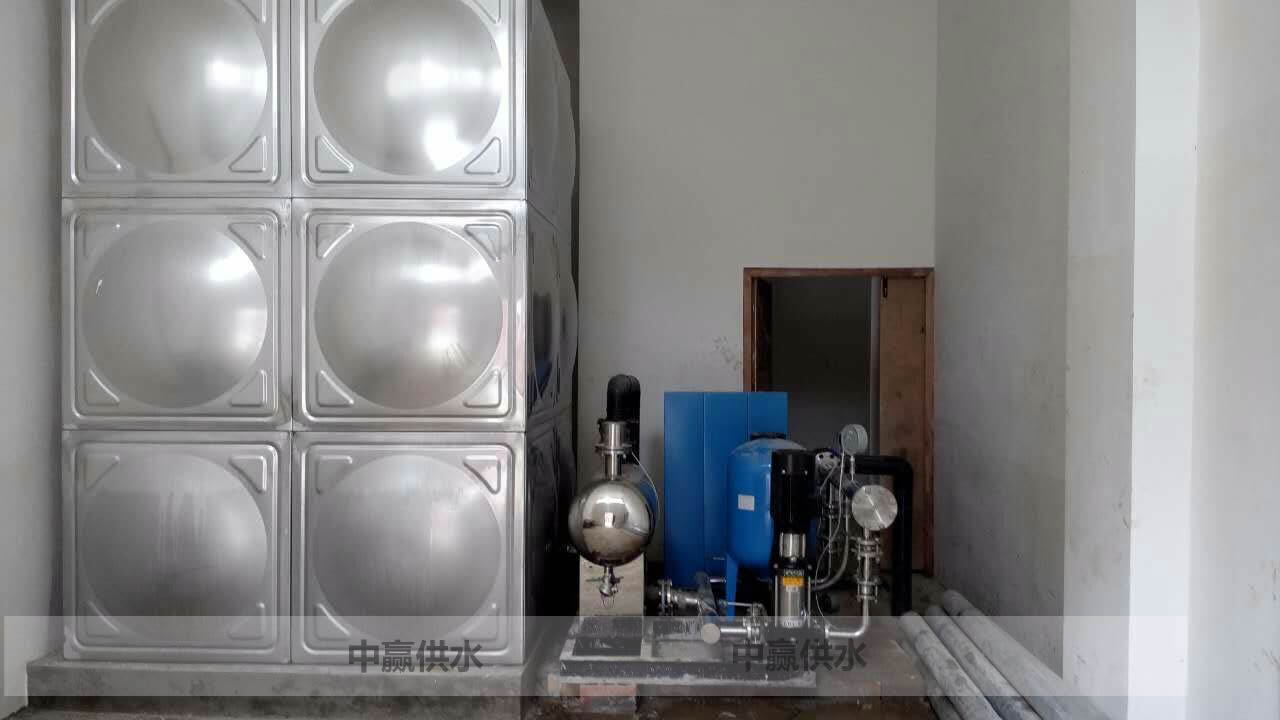

無負壓變頻給水設備氣壓罐介紹
氣壓罐用于生活給水的增壓也是設計常用的一種增壓設施。氣壓罐的主要作用是提供足夠的生活水壓，而貯存少量的生活用水，因此，生活氣壓罐的容積較小，這是與其它氣壓給水系統的不同之處。
無負壓變頻給水設備氣壓罐的工作原理
生活氣壓罐的生活水總容積分為3個部分，即生活貯水容積（調節容積）、緩沖水容積和穩壓水容積。系統平時的壓力由穩壓泵提供，當壓力升高，達到穩壓水容積的高水位時，穩壓泵自動停止運行；當壓力降低，達到穩壓水容積的低水位時，穩壓泵自動開啟，將穩壓水容積提升到最高水位。如此循環以保持系統的高壓狀態。
無負壓變頻給水設備氣壓罐的設計計算
氣壓罐增壓系統的設計計算內容主要有兩個部分，即氣壓罐總容積的計算和每個壓力控制點壓力值的計算。總容積的計算確定所選壓力罐的大小，壓力的計算確定穩壓泵的啟、停范圍以及開啟生活泵的壓力值。
2.2.1氣壓罐的總容積V
氣壓罐的總容積一般按公式V= βVX÷(1- αb)計算。
式中：V為氣壓罐的總容積m3；VX為生活水總容積等于生活貯水容積、緩沖水容積和穩壓水容積之和；β為氣壓罐的容積系數，臥式、立式、隔膜式氣壓罐的容積系數分別為1.25，1.10和1.05；αb為氣壓罐最低工作壓力和最高工作壓力之比（以絕對壓力計），一般宜采用0.65～0.85。
生活貯水容積為5*1*30=150L。當2個系統共用氣壓罐時，生活貯水總容積為300+150=450L。
緩沖水容積V1一般不小于20L，穩壓水容積V2一般不小于50L。
2.2.2壓力控制點壓力值的計算
氣壓罐設4個壓力控制點，如圖2所示。其中：P1為氣壓罐最低工作壓力點或氣壓罐充氣壓力，即生活貯水容積的下限水位壓力，等于最不利點消火栓所需的水壓Hmin，其計算方法同增壓泵；P2為最高工作壓力，即啟動生活泵的壓力值。按下式計算：
P2 =（P1 + 0.098）÷ αb - 0.098
P01為穩壓水容積下限水位壓力，此時啟動穩壓泵；P02為穩壓水容積上限水位壓力，即氣壓罐最高工作壓力，此時停止穩壓泵。
由于壓力傳感器有精度、穩定性的要求，一般使緩沖水容積的上、下限水位壓差不小于0.02~0.03 Mpa；穩壓水容積的上、下限水位壓差不小于0.05 ~0.06Mpa。則：
P01 = P2 + 0.02~0.03Mpa P02 = P01 + 0.05~0.06Mpa = P2 + 0.07~0.09MPa
結語
綜上所述，高層建筑的高位生活增壓設施的設計，應根據具體工程對照規范確定；增壓泵的流量、揚程及氣壓罐的總容量等參數還應根據不同的工況來確定，而不是機械套用，做到符合規范、運行可靠、經濟合理。
